数値地図5mメッシュ(標高)

新刊 「栗駒山周辺」「神戸」 （平成22年8月1日）

商品名 数値地図5mメッシュ(標高) 価格(税込) 各7,500円 販売枚数 15枚(平成22年8月現在) 媒体 CD-ROM 整備地域 ※刊行範囲を参照 添付ソフト あり 情報 刊行範囲 ファイル仕様 対応ソフト一覧 訂正情報(国土地理院のWebサイト) 国土地理院の紹介ページへ

概要

航空レーザースキャナ計測(*1)による、都市圏の詳細な数値標高モデルデータ

数値地図5mメッシュ（標高）は、航空レーザースキャナ計測(*1)により取得した標高データから、家屋・高架・橋梁等の人工構造物および樹木等の植生をフィルタリング処理等により除去し、5m間隔に内挿補間し求めた数値標高モデル（DEM:Digital Elevation Model）データです。
主要な都市圏・河川流域について整備･提供を予定しています｡
世界測地系に基づく平面直角座標系で作成されており、2千5百分1国土基本図の区画をファイル単位としています｡
標高値は0.1m単位で記録しています｡なお、海水部・陸水部には「-9999」というコードを割り当てています｡

*1建物や樹木等を含めた地表面の形状を高密度の点の三次元位置座標として直接に計測できるセンサです。航空機に搭載したＧＰＳ測量機、ＩＭＵ（InertialMeasurement Unit:慣性計測装置）から得られる自機の位置・姿勢に、自機から地上にレーザを照射して求めた航空機と地上の距離を合成して計測データを得ています。

都市部における水害防災へのデータ利用

都市型の水害では、盛土・切土等の微地形が大きな影響を及ぼします｡
これまでの標高データは、最も詳細なものでも約50m精度(火山地域を除く)であり、かつ地図上の等高線を元データとしていたため、これらの微地形をモデリングすることは不可能でした｡
数値地図5mメッシュは、航空レーザースキャナの採用により、微地形までも詳細にデータ化しています｡
水害予測シミュレーション、防災行政に不可欠な基盤データといえます｡

数値地図50mメッシュ(標高)との比較

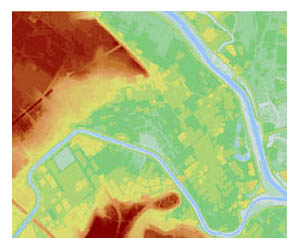

数値地図5mメッシュ(標高)	数値地図50mメッシュ(標高)

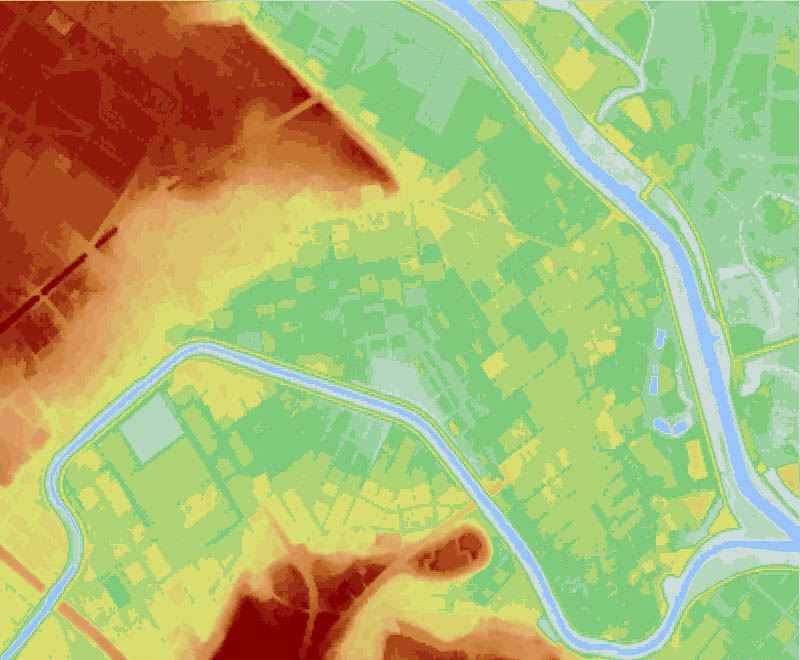

拡大画像

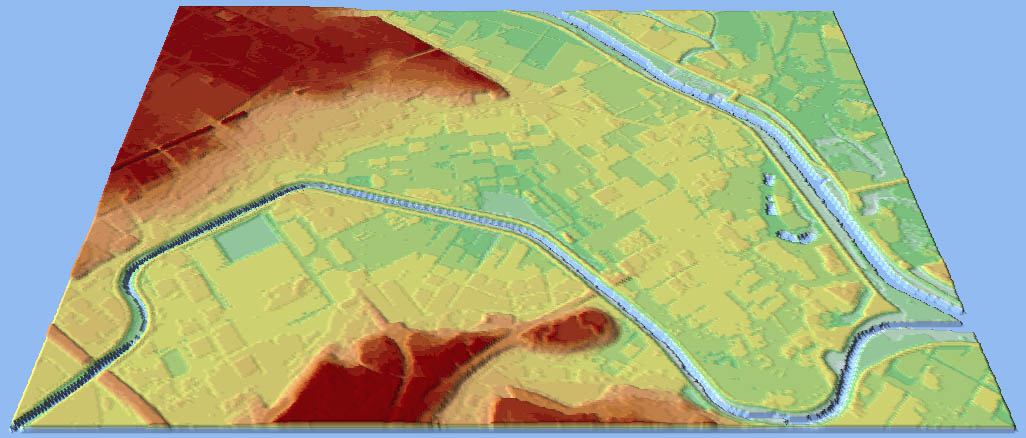

3D表示例(カシミール)

簡易正射変換画像について

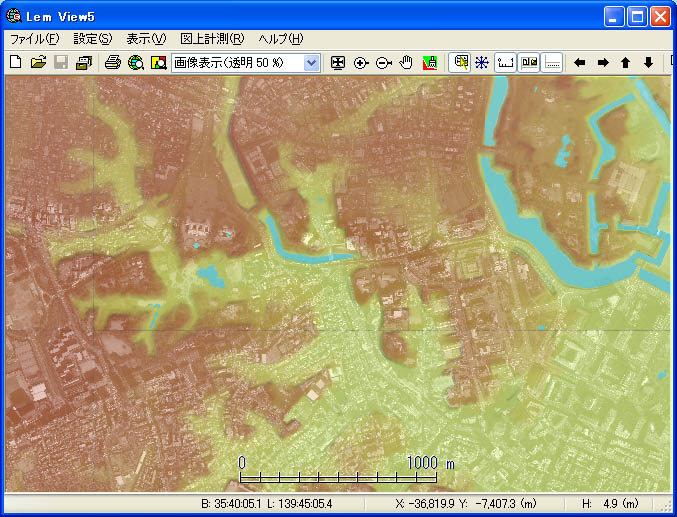

簡易正射変換画像の表示例(添付ソフト「LEMV5」使用・透過度50%指定)

添付ソフトの概要
